LA TRANSMISSION
Les informations, une fois stockées, peuvent ensuite se transmettre d’un ordinateur à un autre ( comme lorsque l’on utilise un réseau ) ou bien du disque dur à une disquette. Pour que la transmission puisse s’établir, il doit exister une ligne de transmission, aussi appelée voie de transmission ou canal, entre les 2 machines. Dans le domaine des télécommunications le canal de transmission est souvent un facteur de limitation de vitesse de transfert. En outre, l’apparition d’appareils numériques grand public, comme le caméscope, le scanner ou appareils photos, nécessitent des taux de transfert soutenus. Cela a obligé les constructeurs à développer des interfaces plus rapides, plus universelles tout en pouvant raccorder un maximum de ces périphériques. Nous allons vous décrire dans cette partie les différents supports de transmission conçus et utilisés dans le monde de la micro-informatique.1. Les ports : permettent la transmission aux périphériques de l’ordinateur

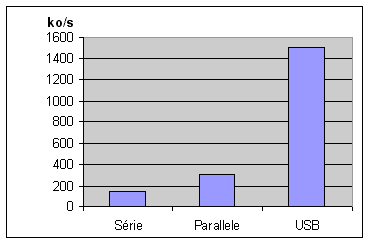

- Le port série : La grande majorité des PC actuellement en fonctionnement ( pour ne pas dire 100% ) possèdent 2 ports série. Ils sont généralement utilisés pour la souris, pour les jonctions vers les modems mais aussi pour les mini réseaux et les imprimantes éloignées. Ce port est en fait utilisé pour les periphériques ne neccessitant pas d'enormes transferts de données c'est pourquoi son débit est faible (140 ko/s). - Les ports parallèles : Tout comme le port série, le port parallèle est très répandu et son utilisation est encore très large de par sa vitesse (relativement au type de données des périphériques), son coût et sa large intégration. Il a été conçu plus spécialement pour pouvoir relier une imprimante au PC. Son débit est en fait de 300ko/s (en mode ECP) ce qui est faible mais suffisant pour une souris, une imprimante, un clavier ... Remarque : le plus récent des modes du port parallèle, le mode ECP, possède une fonction intéressante, il comprime les données selon une compression RLE. Ceci est utile avec des périphériques comme des scanners et des imprimantes, où une grande partie des données est constituée de longues chaînes répétitives. - Le port USB, ( Universal Serial Bus ) : Conçu pour remplacer les ports série et parallèle, l’interface USB permet de connecter à nos PC une multitude de périphériques se raccordant à ces anciennes interfaces. Elle commence à se répandre de plus en plus par son faible coût et ses faciles possibilités d’extensions pour tout PC. L’interface USB est principalement destinée aux périphériques lents mais il existe une seconde version, l’interface USB 2, reliant les différents périphériques à une vitesse de 480 Mbits/s c'est à dire 60Mo/s. L’un des principaux intérêts de cette interface est aussi sa facilité d’utilisation puisqu ‘elle supporte le « Hot Plug and Play », ce qui signifie qu’un périphérique peut être relié au PC à tout moment, particulièrement pendant son fonctionnement, et est configuré automatiquement, ne nécessitant pas le redémarrage de la machine. Parmi les périphériques pouvant être raccordés à l’ordinateur, nous pouvons citer claviers, souris, joysticks, scanners, imprimantes, téléphones numériques, baladeurs Mp3, lecteurs / graveurs de CD, webcams, modems. En théorie il est possible de brancher simultanément 127 periphériques! Autant dire que cette interface est vouée à remplacer à court terme toutes les autres interfaces d’entrées / sorties de nos PC. - Le port FireWire peut relier des périphériques entre eux avec un débit théorique de 50Mo/s, comme des disques durs ou des dispositifs de sauvegarde. Il possède les avantages d’une taille réduite, d’une utilisation très facile, « Hot Plug and Play » et d’une interface numérique ( pas de conversion analogique / numérique dégradante pour les données ) Grâce à ses performances, le port Fire Wire est destiné particulièrement à relier les ordinateurs, les produits manipulant de l’audio, des images et de la vidéo, les imprimantes et scanners et, les disques durs. - L’interface SCSI ( Small Computer System Interface ) : les dernières normes SCSI permettent de taux de transferts très importants et s’imposent donc comme interface pour les périphériques externes rapides. Son débit varie de 5 à 20 Mo/s. L’équipement nécessaire à la mise en place de cette interface étant très onéreux, il est surtout utilisé par des professionnels. Malgré leur prédominance, les ports série et parallèle commencent à être à bout de souffle et ne répondent plus vraiment aux besoins des utilisateurs. Deux principaux bus se disputent désormais le marché, l’USB et le FireWire. Dans leur dernière version, ces deux interfaces proposent toutes les deux des caractéristiques très intéressantes.2. Les lignes téléphoniques : - La paire torsadée a un débit maximum de 7 Ko/s avec les modems les plus récents.3. Ligne ( très ) Haut Débit : - La fibre optique s’utilise sur de très longues distance, elle est adaptée à l’interconnexion de réseaux et à internet avec un débit pouvant atteindre le tera-octet!4. La liaison satellite permet de transmettre très rapidement (de l'ordre de plusieur Giga octets par seconde) les données par des satellites de télécommunication. Il existe des canaux très performants mais pour encore accroître les performances, il faudrait que les données soit réduites au maximum de leur capacité. Le gain réalisé lors de la transmission étant plus important que le temps de compression, il est par conséquent très utile de compresser les données. Remarque : la vitesse ne varie pas lorsque les données sont compressées mais la quantité transférée est plus importante pour un même temps de transfert… Etude comparative :

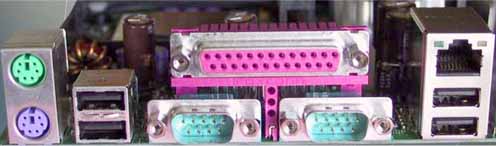

Ports, sigles et logos :
Ports séries
Sigle FireWireCâbles et prises FireWirePorts FireWire
Câbles et prises SCSILogo SCSI
Logo USB 1Logo USBCâbles USBPorts USB
Port parallèle
Port Parallèle
Port FireWire
Port USB
Port série
